Le robot de soudage, sans rail de guidage pour tuyau est un système de soudage de tuyau automatique spécialement conçu pour le soudage de tuyau. Il est excellent pour le soudage des tuyaux avec des diamètres variant entre φl68mm - φ1800mm. Il est caractérisé avec un système de suivi des soudures et des capteurs d’orientation, des paramètres de soudage précis, par exemple, la largeur, la profondeur et l’angle peuvent être suivi automatiquement d’une manière précise avec une précision de ±0.2mm.
Avez-vous des questions concernant les Systèmes de Robot de Soudage?
Contactez-nous à tout moment, un de nos experts se fera le plaisir de vous prendre en main.
Information détaillée

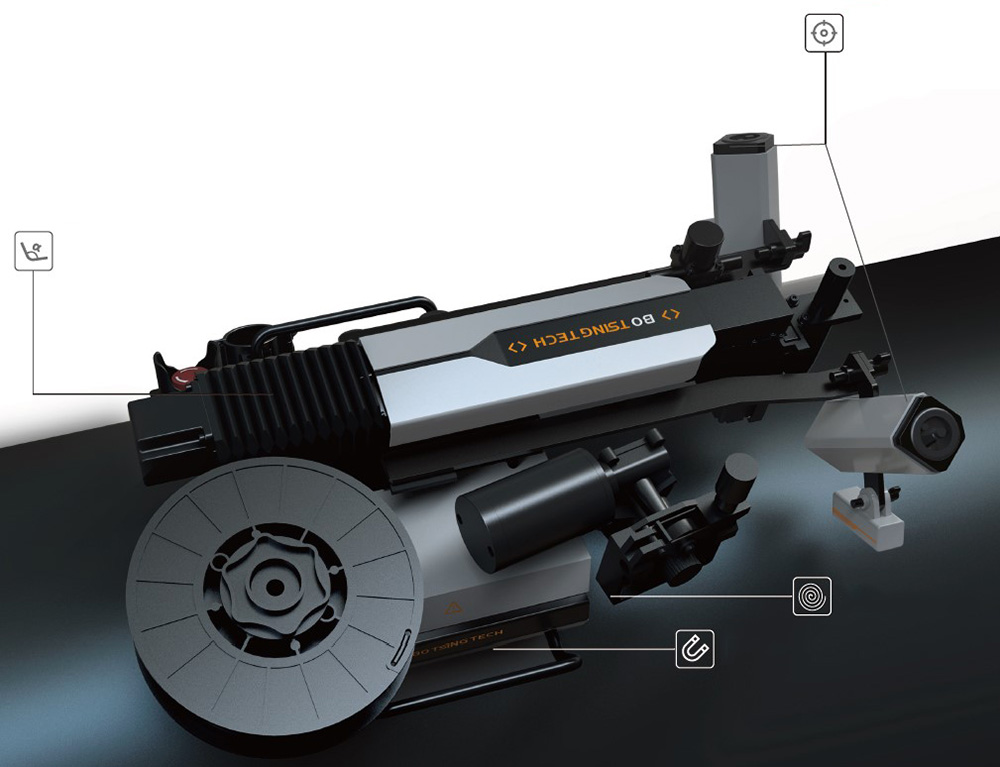

Système de soudage oscillant avec de multiples degrés de liberté DOF

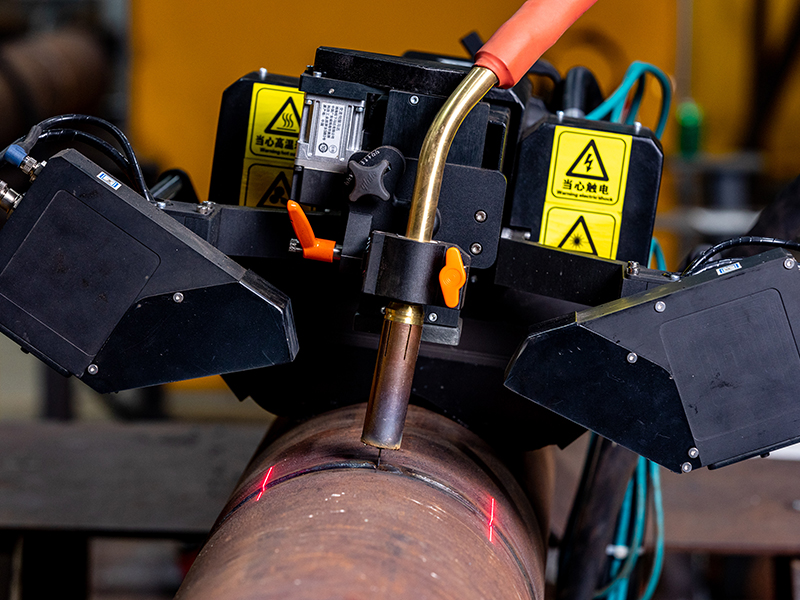

Système de suivi de soudage par vision laser (double système de vision laser)
Système d’alimentation en fil
Mécanisme d’adhésion magnétique permanent
Avantages Techniques
Conception portable: petit et léger;
Facile à manœuvrer: Aucun besoin de suivi, interface utilisateur conviviale, trois jours de formation professionnelle est assez pour opérer le robot;
Adaptation automatique aux ouvertures: ouverture complètement automatique ajustable selon la fente en fonction des changements, des différentes épaisseurs de soudage, etc.
Adaptation de soudage automatique: la torche a une capacité d’auto-ajusteur dans la direction verticale, ce qui est spécialement convenable pour l’ajustement dans les cas de soudage par points, etc. et aussi de sorte que les paramètres sont activés automatiquement en temps réel;
Large gamme de soudage: il répond aux différentes exigences de soudage automatique des diamètres de tuyau variés, avec une haute qualité de soudage et une apparence esthétique;
Haute précision de suivi: Précision de suivi de soudage de ± 0.2mm;
Facile à maintenir: conception modulaire, économie du coût et du temps de maintenance.
Zone d’Application
Gamme de diamètre de tuyau: φ168mm-φ1800mm
Types d’ouverture de soudage: V, X, U, J
Matériaux du tuyau: acier au carbone et alliage d’acier
Gamme d’épaisseur du métal: 6mm - 60mm
Configuration du robot de soudage de tuyau

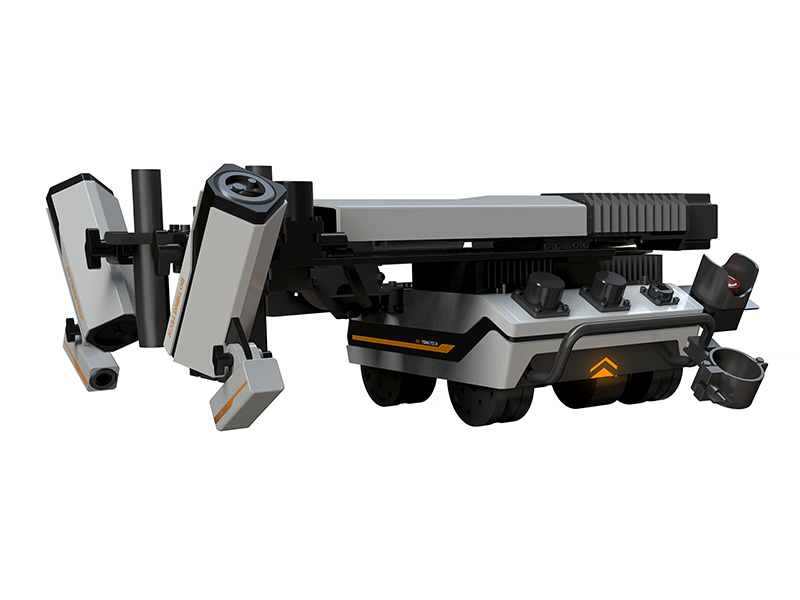

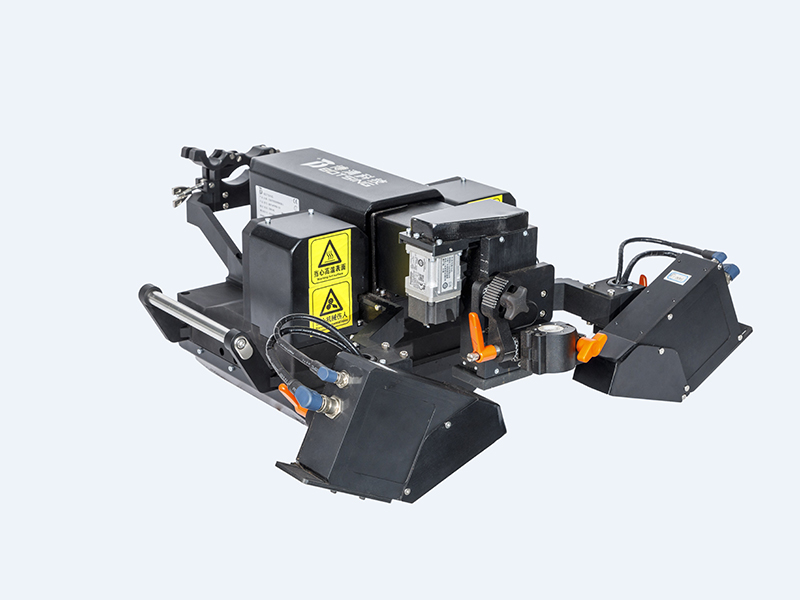

Robot de soudage de tuyau sans rail de guidage

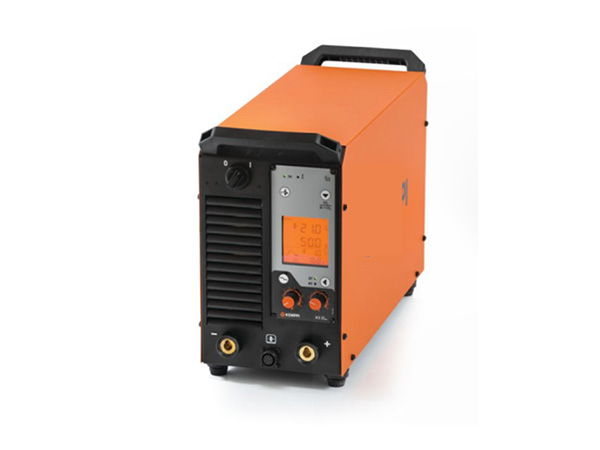

Source de puissance de soudage

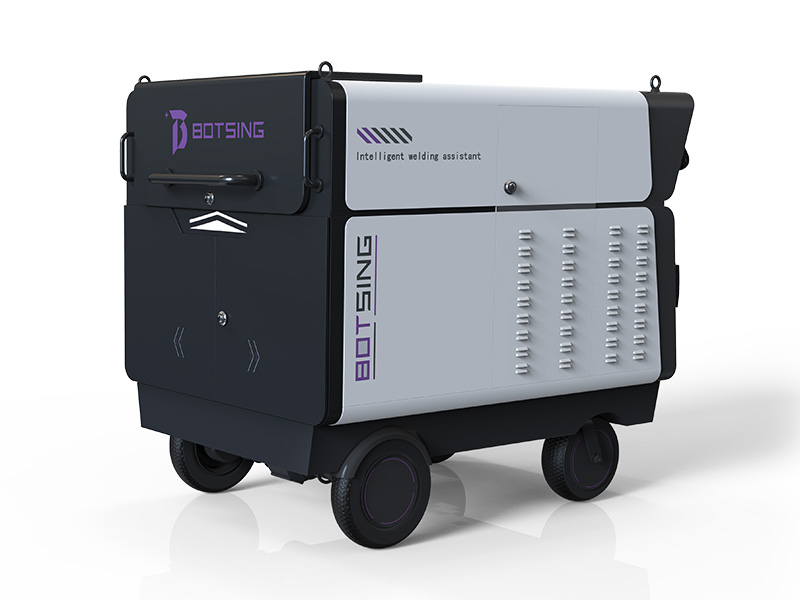

Cambre de contrôle
Spécifications de base
Poids du produit
17kg
Poids de la bobine du fil
5kg (standard), ou personnalisé
Charge Max.
60kg
Vitesse de déplacement max.
560mm/min
Dimensions
560mm (L)*480mm (l) * 225mm (H)
Précision de suivi de soudage
±0.2mm
Spécifications Mécaniques
Mode de mouvement
roues
Mouvement de la torche
linéaire
Gamme de mouvement linéaire de la torche de soudage
±70mm
Plage de dépassement
±30mm
Alimentation de fil embarqué
Oui
Angle d’inclinaison de la torche
±15°
Autres Spécifications
Température de travail
-10℃~40℃
Humidité relative
En dessous de 90%
Câble de contrôle
Longueur standard de 10m, de câbles plus long sont disponibles
Vidéo
Une alternative innovante du soudage manuel et du soudage semi-automatique: le robot de soudage sans rail de guidage
Aujourd’hui, le soudage des parties structurelles à grande échelle est principalement effectué manuellement ou par soudage semi-automatique. Plusieurs autres coûts additionnels sont demandés pour les opérations de soudage manuel. Les soudeurs doivent suivre des formations professionnelles à long terme pour réaliser les opérations de soudage de qualité. Si ces derniers effectuer des erreurs durant le soudage, cela affectera directement le temps de soudage, la qualité et les coûts. Le soudage manuel peut causer divers problèmes de santé et de sécurité aux soudeurs du fait de l’environnement de travail qui est plein d’élément inconnu tels que les flashs, les fumées, la chaleur et les étincelles de soudage. Le soudage semi-automatique dans les larges composants structurels est affecté par les rails de guidage, ce qui limite largement le degré d’automatisation surtout dans les scénarios d’application avec des soudages sur des surfaces courbées et des surfaces irrégulières. Comparé avec le soudage manuel et le soudage semi-automatique, le robot de soudage, à chenille sans rail de guidage est une alternative optimale dans l’industrie de production de pièces structurelles à grande échelle, ce qui améliorera largement la qualité et l’efficacité du soudage.
Inconvénients du soudage manuel
Qualité de soudage instable
Faible efficacité
Coûts de labeur élevés
Pneumoconiose
Risques professionnels
Coûts de gestion élevés
Inconvénients du soudage semi-automatiques
Nécessité de rail de guidage
N’est pas utilisable sur les joints irréguliers surtout les surfaces courbées.
